行人作為城市交通中的弱勢群體，在交通事故中最容易受到傷害，過街優先權經常得不到保證。如何在確保車輛的通行效率前提下，保障人行過街的安全，成為交通管理者需要解決的一個重要問題。智慧斑馬線系統利用攝像頭、雷達等行人檢測技術及數據傳輸技術實現行人感知與交通信號燈和智慧斑馬線聯動控制，提高行人過街安全性。

解決機動車路權和行人過街路權沖突主要有三種方式：一是交警在人行道兩端進行指揮，按交警指揮的手勢進行交替通行。這種方式費時費力，效率低下。二是設置行人過街信號燈。固定周期會造成固定延誤，極易造成車行交通擁堵和過街擁擠的狀況。三是建設立體過街設施。這種方式過街安全性提高，但大幅增加行人過街距離，同時建設周期長，成本高。因此，利用智慧斑馬線系統，攝像頭、雷達等行人檢測技術及數據傳輸技術實現行人感知與交通信號燈和智慧斑馬線聯動控制，科學、有效的對過街的行人和通行的機動車進行管控，提高行人過街安全和提高路口通行效率意義重大。

在路口的兩端各設一套智能斑馬線控制箱，包含電源系統，信號檢測系統，信號控制系統，信號輸出系統，紅綠燈信號檢測系統。通過人行信號燈檢測系統單元，檢測人行信號燈的信號狀態，并與交通信號燈聯動，同時，視頻監系統和雷達監測系統校核，保證檢測的有效性和準確性，智慧斑馬線LED發光地磚燈的顯示顏色，與人行信號燈顯示的顏色一致。

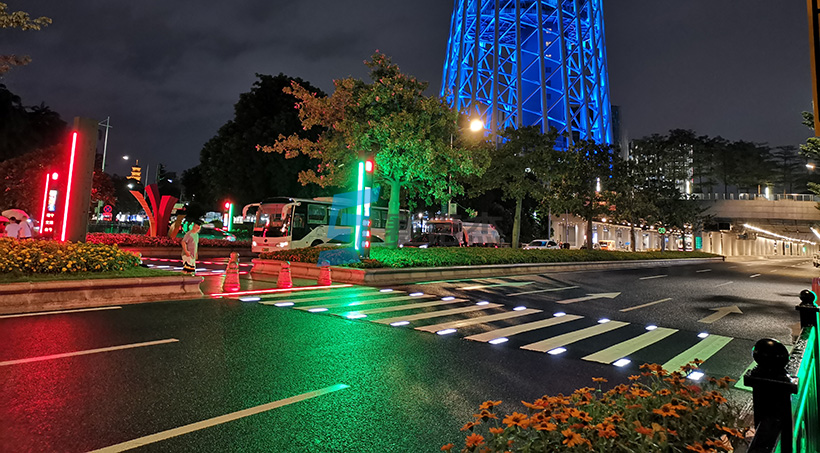

顯示模塊，有道釘和LED發光地磚2種設備，嵌入式發光道釘燈為不凸出地面，安裝較為簡單，但顯示效果不如LED地磚燈。LED地磚燈，每道斑馬線的兩端各安裝兩組LED發光地磚。 LED地磚燈施工難度高于道釘燈，顯示效果也較道釘燈明顯。

檢測模塊，設置攝像頭、雷達、紅外、熱成像等檢測設備，通過視頻AI檢測技術和雷達監測感應過街行人，實現前端數據采集。

控制模塊，負責把采集數據進行處理，通過通信模塊傳給中心。可以實現智慧斑馬線LED發光地磚燈與交通信號燈聯動。

通信模塊，實現顯示模塊和后臺平臺模塊之間的數據傳輸，數據實時性要求高、傳輸量較大一般采用 4G傳輸，速度為20?100 Mbps。

平臺模塊，控制平臺是智慧斑馬線的大腦，能夠?qū)崿F(xiàn)對前端設備進行控制管理；同時可視化界面上可以實現數據儲存、分析和展示。
